无铆钉铆接机视频
■无铆钉铆接机原理
无铆钉铆接机是一种通过专用无铆钉铆接模具对板材施加瞬时超高压力使被压板材之间产生物理镶嵌从而达到连接的一种冷铆工艺。无铆钉铆接技术可替代传统点焊连接工艺，与点焊连接相比无铆钉铆接具有连接强度高、连接点美观、不损伤板件表面涂层、无热变形、无污染、耗材使用成本低等优点，原理见下图。
■无铆钉铆接机特点
1、无铆钉铆接机可铆接材质：
铁板、镀锌板、不锈钢薄板、铝合金板、铝板、铜板、其他合金板、带涂层或漆层等常见的金属材料；
2、无铆钉铆接机应用范围
无铆钉铆接机广泛用于风机风阀、桥架、桥架弯头、电梯制造、洗衣机壳体、汽车零部件等需要用到连接工艺的生产场景；
3、可铆接板厚与材质
|
板材 |
单层板厚（MM） |
冲针（MM） |
成型模（MM） |
铆接点强度 |
|
铁板、镀锌板 |
0.5以下 |
4 |
5 |
好 |
|
0.5-1.0 |
4.5 |
6.5 |
很好 |
|
|
1.0-1.5 |
5 |
8 |
很好 |
|
|
1.5-2.0 |
5 |
9 |
很好 |
|
|
2.0-3.0 |
5 |
10 |
很好 |
|
|
不锈钢薄板 |
0.5以下 |
4 |
5 |
好 |
|
0.5-1.0 |
4.5 |
6.5 |
很好 |
|
|
1.0-3.0 |
- |
- |
- |
|
|
铝/铝合金/铜板及其他合金板 |
0.5以下 |
4 |
5 |
好 |
|
0.5-1.0 |
4.5 |
6.5 |
很好 |
|
|
1.0-1.5 |
5 |
8 |
很好 |
|
|
1.5-2.0 |
5 |
9 |
很好 |
|
|
2.0-3.0 |
5 |
10 |
很好 |
注意：上表数据仅供参考，不同板厚、材质的板材亦可铆接，详情请来电咨询！
■无铆钉铆接机选型
1、立式铆接机
如图所示，立式铆接机主要特点有：
1）F型机架整体铸造刚性强，外形紧凑、经久耐用；
2）铆接点牢固可靠，外形美观；
3）铆接压力可调，操作简单；
4）带计数、激光定位功能；
2、便携式铆接机（手钳铆接机）
便携式铆接机主要特点有：
1）便携式钳体设计，钳体重量轻配合平衡器即可轻松用手操作；
2）钳体由整块材料精加工而成，热处理增加钳体强度，制造成本更高；
3）动力源为分离式预压气液增压器，油缸与增压器通过一根油管相连；
4）独立配电箱可随铆接钳体移动，大大增加了铆接灵活性；
5）可选装纯液压动力系统；

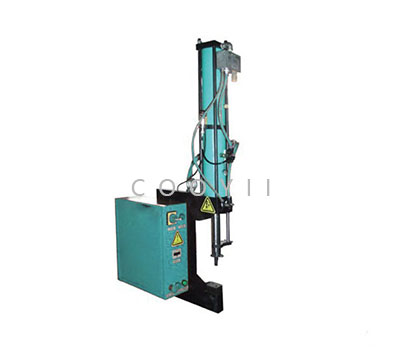

3、简易款台式铆接机
1）简易台式设计，整机重量轻成本稍低，适合预算不高的客户使用；
2）标配高速气液增压缸，吨位可选；
3）压力控制精准，铆接效果好；
5）可选装纯液压动力系统；
■无铆钉铆接机技术参数
|
CY4T-500WM |
CY6T-500WM |
CY8T-500WM |
|
|
最大输出力 |
4T |
6T |
8T |
|
总行程（包含力行程） |
100MM |
100MM |
100MM |
|
C型开口喉高(可定制) |
360MM |
360MM |
360MM |
|
C型开口喉深(可定制) |
500MM |
500MM |
500MM |
|
电源 |
220V |
220V |
220V |
|
气源压力 |
3-8bar |
3-8bar |
3-8bar |
|
增压缸类型 |
气液增压缸 |
气液增压缸 |
气液增压缸 |
|
压力调节 |
压力传感器+智能数显表 |
压力传感器+智能数显表 |
压力传感器+智能数显表 |
|
压力传感器 |
进口HUBA |
进口HUBA |
进口HUBA |
|
操作方式 |
智能数显表 |
智能数显表 |
智能数显表 |
|
低压电器元件 |
施耐德 |
施耐德 |
施耐德 |
|
压力重复精度 |
+/- 1% |
+/- 1% |
+/- 1% |
|
气动元件 |
台湾亚德客 |
台湾亚德客 |
台湾亚德客 |
|
激光十字定位 |
标配 |
标配 |
标配 |
|
防骗转 |
标配 |
标配 |
标配 |
|
启动方式 |
脚踏/点动开关 |
脚踏/点动开关 |
脚踏/点动开关 |
|
最大铆接板厚 |
1.2MM（铁） |
1.8MM（铁） |
2.5MM（铁） |
|
最快铆接速度 |
1秒/次 |
1秒/次 |
1秒/次 |
|
外形尺寸 |
600*900*2100MM |
600*900*2100MM |
600*900*2100MM |
|
重量 |
530KG |
600KG |
650KG |
■配置清单
|
项目 |
规格 |
数量 |
|
无铆钉铆接机整机 |
台 |
1 |
|
铆接上冲针 |
根 |
3 |
|
L型下模具 |
根 |
3 |
|
六角扳手 |
套 |
1 |
|
呆头扳手 |
个 |
2 |
|
工具箱 |
只 |
1 |
|
激光定位工具 |
套 |
1 |
|
送货单 |
份 |
1 |
|
保修卡 |
份 |
1 |
|
发票（如含税） |
份 |
1 |
